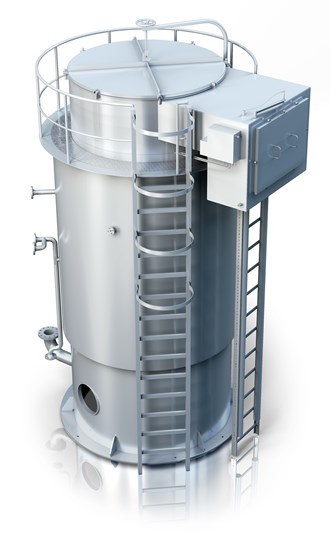

PARAT MEH

Høyspent Elektrodekjel

  • Kompakt og solid kjel for Marine bruk
  • Godkjent av DNV, LRS, BV, ABS, RMRS etc.
  • Kapasitet opp til 60 MW, 75 tonn damp/time
  • EX- godkjent løsning for FPSO/Borerigg

PARAT høyspent elektrodekjel kan leveres med kapasitet opp til 60 MW, 90 tonn damp pr. time. Basert på 60 års erfaring med kjeler for skip har vi designet en robust kjel som tilfredsstiller alle klassekrav. Vårt nye elektrodesystem for marine bruk er et resultat av mange års erfaring kombinert med innovativt design.

En høyspent elektrodekjel er svært kompakt og prisgunstig i forhold til kapasiteten. Besparelsene på anlegget i skipet for øvrig er også betydelige siden det ikke er behov for transformator og lavspenning kabler.

Det elektriske kontrollpanelet inneholder et komplett sikkerhets- og styresystem. Styresystemet er basert på Siemens SIMATIC S7 med touch panel for lokal operasjon. Kommunikasjon med skipets overordnede styresystem er mulig enten via analoge og digitale signaler eller kommunikasjon via PROFIBUS/ MODBUS. Sikkerhetssystemet er uavhengig av PLS systemet.

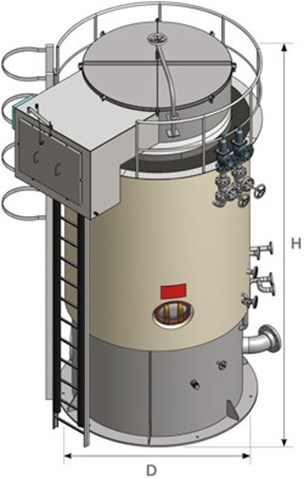

Parat MEH 2



Dampkjel

Kapasitet (MW) 0-5 0-15 0-30 0-45 0-60
Damp (t/t) 7,5 22,5 45 67,5 90
D (mm) 2.100 2.350 3.000 3.600 3.700
H (mm)* 4.800 5.800 6.700 7.000 7.400
Transport vekt (kg) 6.500 8.000 13.500 20.000 23.000
Driftsvekt (kg) 8.500 11.000 21.500 34.000 38.000
Test vekt (kg) 13.800 21.000 38.500 60.000 66.000












Vekt er basert på 16 barg design trykk. Størrelser basert på 10kV. Damp basert på 100°C matevannstemperatur. Rett til endringer forbeholdes.

* Om Sirkulasjonspumpene er plassert på samme nivå som Elektrodekjelen, så må det legges til en tilleggshøyde for pumpens NPSH.


Varmtvanns kjel

Kapasitet (MW)

0-5

0-15 0-30 0-45 0-60

D (mm)

2.100 2.350 2.700 3.100 3.500

H (mm)

4.500 5.300 5.800 6.400 6.550

Transport vekt (kg)

4.500 6.000 9.500 15.000 16.000

Driftsvekt (kg)

7.000 9.500 14.000 24.500 25.000

Test vekt (kg)

12.500 17.500 26.500 40.700 46.000

Kjelens utvendig dimensjon inkluderer isolasjon mantling.
Design trykk 16 barg. Rett
 til endringer forbeholdes. Størrelser basert på 10kV.
